木条长度定位控制器（定位电机为伺服或步进电机）

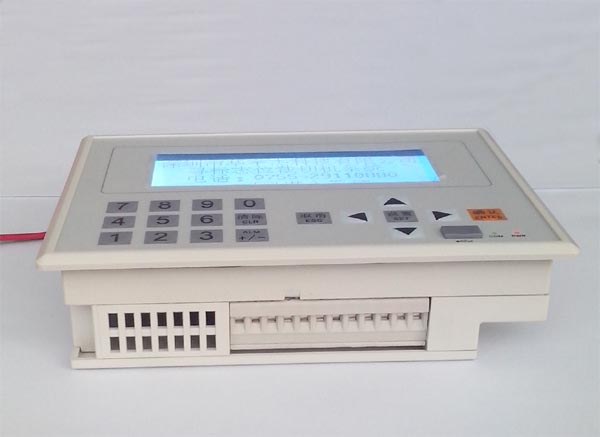

控制器外形图片如下：



一、功能简介：

  该木条长度定位控制器，主要用于木工材料在下料时的长度控制。比如说，现在有一根长3米的木料，要裁成1米长的一条，1米8的一条。正常的操作是，一个人拿一把卷尺，在木条上量出一个1米的距离，然后作上记号，再拿到电据下方依记号来锯切，从而锯出所需要的长度，有时还会因为锯片有一个厚度未考虑进去，而锯短了一点，这种方式，费时费力而且还容易出错；为了提高生产效率及杜绝长度量错，采用伺服或步进电机来定位，只要控制木条挡块到锯片的长度，锯切时，木头一端顶在挡块上，另一端直接用电锯载断就行了，需要裁多长，在控制器上输入一个长度值，挡块就会跑到一个位置，使挡块到据片的距离刚好为设定的长度值，从而轻松的就可以裁切，效率大大提高，也不会出现量错的情况，本木条长度定位控制器，就是为实现这一功能的专用控制器。它操作方便，定位精准；运行稳定、使用方便、维护简易等优点。

二、技术参数：

1、工作电压：直流24V；

2、控制器功率：≤3W；

3、裁切长度： 1-9999.9毫米可调；

4、安装开孔尺寸：153mmX110mm;

三、裁切机控制器界面具体说明（图片实拍）

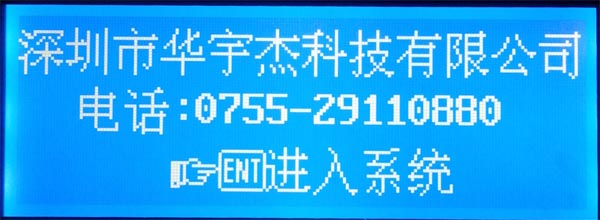

    开机上电后，显示厂家公司名称及联系方式，厂家信息可以按客户要求定制。如下图：

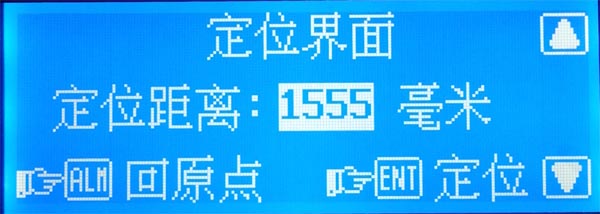

   在显示上界面时，按控制器面板上的ENT键，进入工作界面，显示如下：



  此界面为正常工作时的操作界面，上电开机时定位系统会自动复位回到原点，并停在原点位置上，当定位距离的数据发生变化时，如上图，长度值设为1555毫米后，只需按一下ENT键，挡块就会马上定位到这个目标置，这个挡块到切刀的距离刚好是这个值。以上界面为生产人员操作时使用的界面，控制器后台还有一部分界面，是设备生产厂商出厂前调试时用的，此部分参数需要密码授权才可以更改；杜绝了操作人员胡弄调节而使设备出故障的可能性；

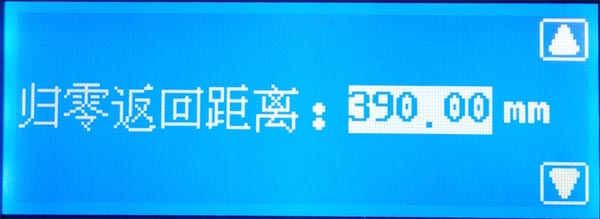

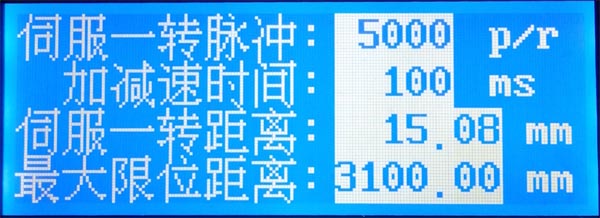

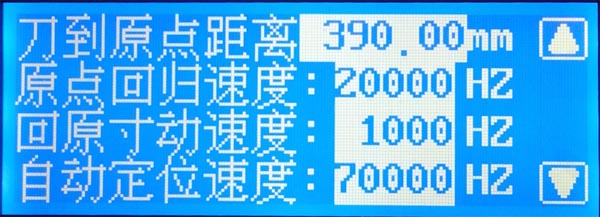

  生产设备商所操作的界面如下：这些参数都是设备配置所需要的数据，设定值跟实际值一样就行了。
